渠道

渠道分为接入渠道inbound及接出渠道outbound，inbound和outbound都包括请求的接收和响应，按照消息的接收方式进行区分，inbound用来接收消息，outbound用来向外部访问数据。

channel基础配置

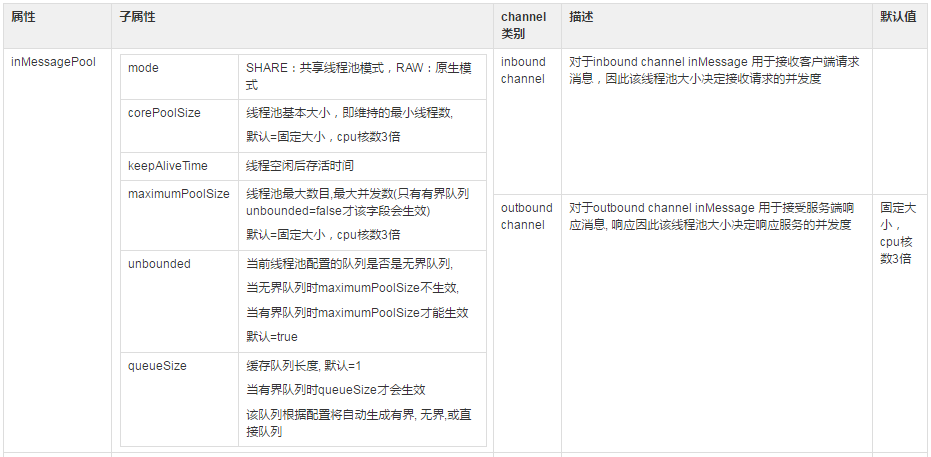

渠道线程池配置

• 该线程池的作用为替换netty线程, 接替netty线程执行任务
• 当请求或响应处理链中有比较耗时的阻塞任务执行时, 如在网关的请求处理链阻塞的去调用其他服务, 或操作数据库等场景, 可以应用该功能.
• 如果请求和响应链中几乎没有耗时操作, 比如纯透传场景, 则不需要配置线程池, 减少线程切换损耗.

接入渠道inbound

使用渠道类型channelType=inbound进行区分，一个gateway可以配置多个inbound channel，每个inbound channel包含多个connector，每个connector负责监听一个指定port，connector对报文解码解析后，提交给inbound channel处理线程池进行处理。

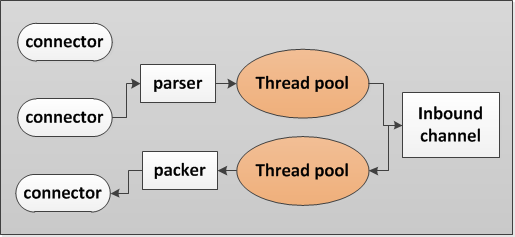

处理流程如下如所示：

接出渠道outbound

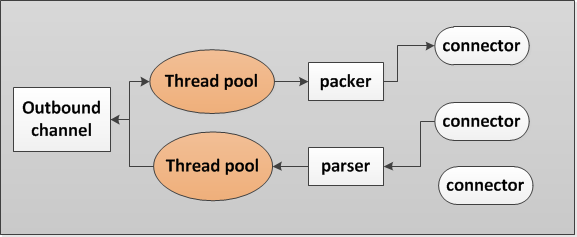

使用渠道类型channelType=outbound进行区分，一个gateway可以配置多个outbound channel，每个outbound channel包含多个connector，每个负责发起一类请求，connector对报文打包编码后进行发送。 处理流程如下如所示：

连接器及参数说明

连接器，以下使用connector代替，在服务和渠道之间起桥接作用，用来链接真实的服务和渠道，分为inbound的connector和outbound的connector。

inbound连接器会在本地开启指定端口port，监听请求，接收到请求后，由指定的解码器进行解码，同时在请求处理完成后，由特定的编码器进行编码并输出响应。解码器和编码器一般成对出现。

outbound连接器作为访问客户端，用来发送请求消息，同样需要编码器和解码器的参与。

网关支持多种协议报文, 体现在连接器的配置中

• 协议类型: 对应上面配置中的 protocolType 字段

• 报文类型: 对应上面的 contentType 字段

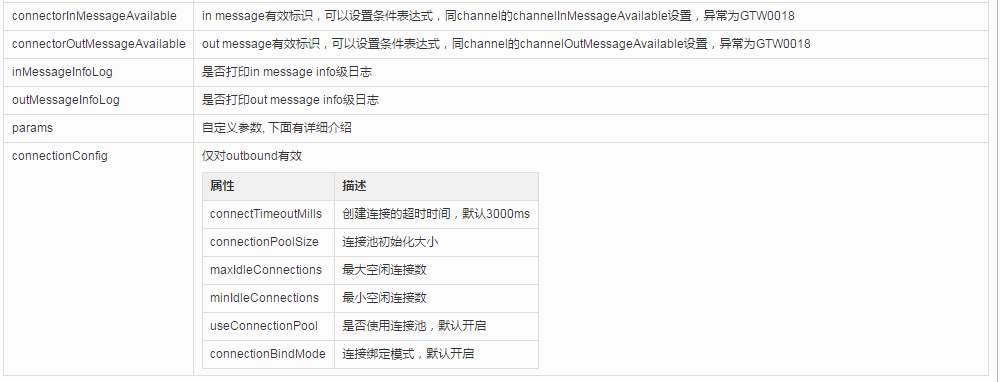

connector基本配置

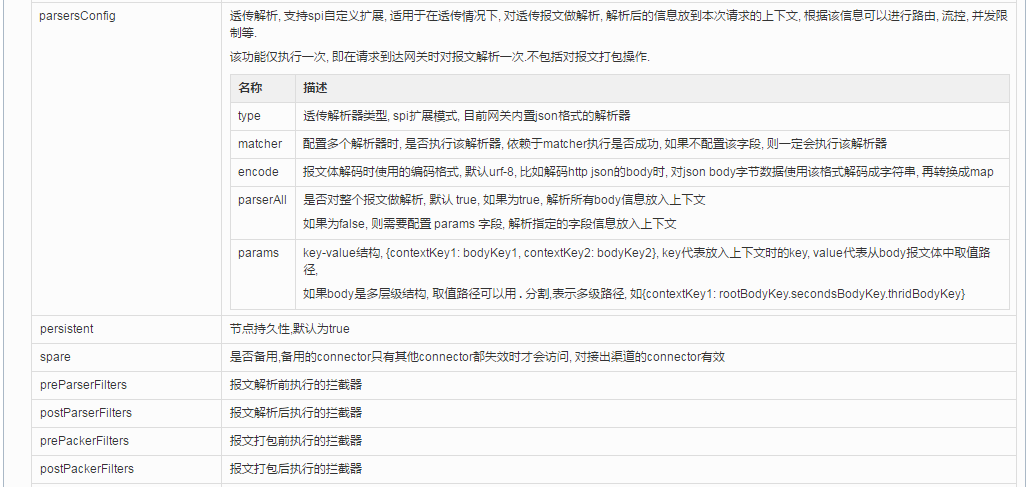

params配置介绍

connector中params主要是一些协议层配置, 使用场景及配置如下:

1. https协议

   | 字段 | 描述 | | ---------------- | ------------------------------- | | keyStorePath | 证书仓库路径, 支持相对路径 | | keyStorePassword | 证书仓库密码 | | twoWay | 是否双向认证, 仅在inbound端配置 |

1. socket-ssl协议

   可能需要长度域相关配置, 以定长报文的长度域配置为例:

   | 字段 | 描述 | | -------------------------- | ------------------------------------------------------------ | | keyStorePath | 证书仓库路径, 支持相对路径 | | keyStorePassword | 证书仓库密码 | | twoWay | 是否双向认证, 仅在inbound端配置 | | prependerLengthFieldLength | 在向外发送消息时自动计算长度域长度值以及将该值放入报文头的前几个字节, 如该值为4, 则将长度域值放入报文头的前4个字节 | | lengthFieldLength | 作用范围: 网关收到消息时解析报文, 该字段指定了长度域长度, 如配置为4, 解析报文时按照长度域长度为4进行解析 | | initialBytesToStrip | 作用范围: 网关收到消息时解析报文, 如果不需要解析后的报文包含长度域, 需要配置该字段的值为长度域长度 | | lengthFieldOffset | 作用范围: 网关收到消息时解析报文, 长度域不在报文头需要配置该字段 | | lengthAdjustment | 作用范围: 网关收到消息时解析报文, 如果长度域的值包含报文长度和长度域长度本身, 则需要配置该字段进行修正 |

2. 重组http请求头

   如在Outbound端修改某些http请求头以适配服务端的应用服务器, 配置如:

   outbound_channel:
     values:

   - channelType: outbound
     available: true
     protocolType: http
     id: jsonChannel
     values:
     - id: ccc
       protocolType: http
       started: true
       contentType: json
       type: netty
       uri: http://localhost:8888
       params:
         headers:
           #reset字段表示重置整个请求头, 如果只需要重置请求头中某个字段, 不需要配置该项, 注意其中Content-Length 由网关内部自动填充, 不需要关注
           reset: true
           Content-Type: 'application/json'
           #Host字段比较容易不被应用服务器识别, 会报HTTP Error 400. The request has an invalid header name 或类似错误
           Host: '127.0.0.1:6666'
       name: aa
       started: true


1. 请求超时及连接空闲超时

   • 需注意, 在Inbound connector和outbound connector中都有相同的超时和连接空闲配置
   • 他们的区别为Inbound connector的 responseIdleTime字段为读超时, 表示请求进入Inboundconnector后, 开始计时, 如果计时时间达到responseIdleTime字段值还没有收到来自服务端的响应, 则抛超时异常, 响应超时异常报文给客户端.
   • Outbound connector的 responseIdleTime字段也为读超时, 表示请求进入Outbound connector后(发送报文数据给服务端后), 开始计时, 如果计时时间达到responseIdleTime字段值还没有收到来自服务端的响应, 则抛超时异常, 响应超时异常报文给客户端.
   • idleTime为连接的空闲超时, 如果连接超过该时间未接受或发送过数据, 则认为该连接空闲超时, 直接关闭连接, 没有异常抛出.

   outbound_channel#nps:
     values:

   - channelType: outbound
     available: true
     id: out_nps
     values:
     - id: nps01
       type: netty
       started: true
       protocolType: http
       contentType: http-transparent
       #单位秒
       params: {responseIdleTime: 60, idleTime: 120, timeUnit: seconds}
       uri: '%{nps.url}/${path}'
       name: NPS模块
       started: true
       inbound_channel#ws:
       values:
   - channelType: inbound
     id: inbound_ws_channel
     protocolType: http
     contentType: http-transparent
     values:
     - port: 9000
       id: inbound_ws_connector
       started: true
       type: netty
       params: {responseIdleTime: 70, idleTime: 120, timeUnit: seconds}
       name: WebService接入渠道
       started: true


2. 是否拦截http协议非200响应码值的响应

   outbound_channel:
     values:

   - channelType: outbound
     available: true
     protocolType: http
     id: jsonChannel
     values:
     - id: ccc
       protocolType: http
       started: true
       contentType: json
       type: netty
       uri: http://localhost:8888
       #该值默认为true, 如果为true, 拦截非200码值的响应, 组装成http异常报文,但组装后的http响应码值为200.
       #如果为false, 则不转换实际响应码值, 并将其响应给客户端
       params: {reportError: true}
       name: aa
       started: true


   基本json接入接出协议示例

   gateway.yaml

   接出协议为ssl

   gateway-1.yaml

   该示例接入报文格式为json, 接出报文格式为xml, 且接出时应用ssl协议, 注意该json报文必须有一个根节点, 才能与xml协议转换, 不然报错

   接入接出都为https协议

   gateway-2.yaml

   只允许配置一个keystore, 所以这个keystore要包含信任证书列表和自己的私钥, keystore内容不能是字符串格式

   接入webservice, 接出json, wsdl在本地配置

   gateway-3.yaml

   需要注意的事项:

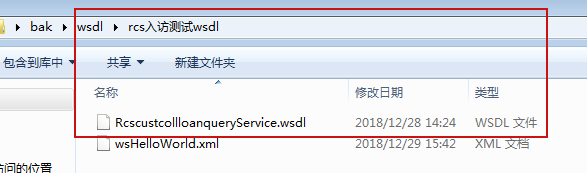

   wsdl路径配置在config.properties中,格式为 gateway.wsdlLocation='' 全局有效json服务返回的报文必须符合该wsdl规范, 否则客户端将拿到空报文, 那如何保证每次请求都能获取到对应的wsdl进行解析呢? 我们的规范是按照请求路径匹配到对应的wsdl的, 我们约束wsdl放置的相对路径必须与对应的请求路径一致, 这样就能确定他们的一对一关系了 在outboud端可根据访问路径自动从远端获取wsdl, 可以不用把wsdl配置到本地 比如wsdl放置路径



   我们指定wsdl的文件夹路径为 gateway.wsdlLocation=./wsdl , 则请求路径为/rcs入访测试wsdl/RcscustcollloanqueryService 能请求到RcscustcollloanqueryService服务

接入消息时一个端口支持不同报文格式的请求, 如监听9000端口, 可以用http json请求也可以用http xml或者webservice请求,或者透传

1. 注意同一端口不能支持不同协议, 比如http协议和socket协议, 但支持不同报文格式

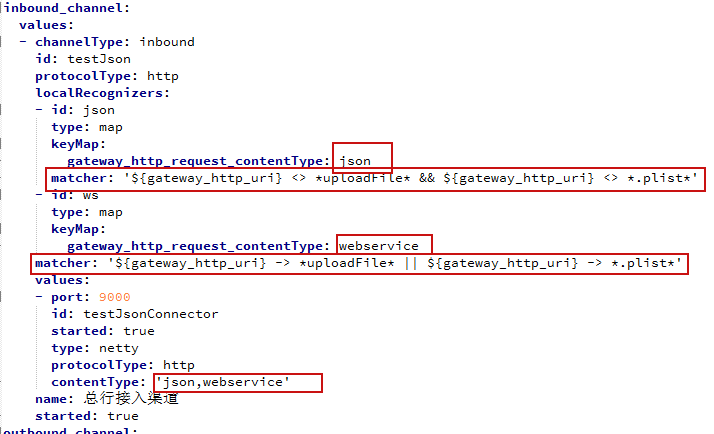

2. 如下为配置示例

   gateway-3.yaml



3. 接入时网关需要对Json和webservice请求做区分, 这里依赖本地识别器和匹配表达式确认当前请求的报文格式, 并按照解析出的报文格式对报文做解析

4. 也支持xml格式解析或者透传

透传解析

1. 适用于网关只做报文转发, 不做报文参数转换 , 但是纯粹透传却满足不了路由等需求, 还是需要解析请求报文体的某些字段的情况

2. 该功能可以理解为网关在接入接出报文完全透传情况下, 在此基础上增加的对请求报文做解包的功能, 所以我们的配置也是完全在透传基础上增加了透传解析的配置.

3. 对透传报文进行解析的时间发生在请求刚进入网关时, 解析后的报文信息会统一放入上下文, 所以可以在任何地方获取该解析信息, 解析信息可用于路由, 流控, 并发限制等等.

4. 示例配置如下:

   gateway-4.yaml
